穿越者指南 #03｜受够了古代糊纸的黑屋子：教你用河沙、纯碱与石灰石，烧出万金难求的全透明平板玻璃

如果你一觉醒来穿越回唐宋或明清的北方冬日，最先让你感到窒息和绝望的，往往不是没有手机，而是**「屋里黑得像地窖」**。

在电视剧里，古人坐在窗明几净的书房里看书赏雪；可在真实的古代历史中，哪怕是皇宫大院和江南巨富之家，冬天为了挡风，木格窗户上糊的全是厚实的桑皮纸、高丽纸（刷一层桐油防雨），或者把河蚌壳磨薄嵌在窗格里（古称「明瓦」）。

一旦把窗扇关严，室内采光率瞬间跌破 20%，大白天看书写字都得挑亮油灯，屋里终日弥漫着一股油烟味，而且隔着窗户纸根本看不见外面的风景。与此同时，从西域大食国或威尼斯海船辗转运来的一只小小全透明玻璃杯，在京城权贵圈里动辄能卖出上百两白银的天价！

很多现代人会纳闷：玻璃的主要成分不就是河滩上随处可见的沙子（二氧化硅）吗？中国古人连 1300℃ 的顶级青花瓷都能烧出来，为什么几千年里就没有烧出全透明的平板窗玻璃？

今天是**《穿越者指南》硬核技术重建专栏第 03 期**，我们就用现代硅酸盐材料化学加上古籍《天工开物》《颜山杂记》里的真实矿料考据，手把手教你在古代把一文不值的河滩白沙，变成垄断王公宅邸采光改造与琉璃器皿生意的全透明玻璃。

一、 底层科学原理：卡死古人几千年的「三道材料死结」

如果你真以为「抓一把河沙丢进炉子里烧化就是玻璃」，那你在古代连一文钱都赚不到。因为从沙子到透明玻璃，中间横亘着三道必须靠化学配比解开的死结：

1. 第一道死结：纯石英砂熔点高达 1713℃，古代柴窑根本烧不化

河沙与鹅卵石的核心成分是二氧化硅（SiO2），它的纯态熔点高达 1713℃。而古代最好的烧瓷龙窑或打铁炉，极限温度也就在 1200℃～1300℃ 左右，离烧化纯石英砂还差着整整四百多度。

破局原理（共晶助熔效应）： 怎样让 1713℃ 的沙子在 1100℃ 就乖乖融化成水？答案是加入**纯碱（碳酸钠 Na2CO3）**作为助熔剂！ 当二氧化硅与碳酸钠在高温下相遇，会发生硅酸盐共熔反应并释放二氧化碳气体，直接将混合物的熔化温度从 1713℃ 猛降 600 多度，压低到 1050℃～1100℃——这个温度，任何一座古代烧陶器的倒焰窑加上双风箱都能轻松达到。

2. 第二道死结：光加碱烧出来的玻璃「一淋雨就化了」

如果只用石英砂加纯碱烧制，冷却后确实能得到透明块体，但它的化学成分是硅酸钠（俗称「泡花碱 / 水玻璃」），遇到热水或潮湿空气就会慢慢发粘、起白霜甚至溶解成胶水！

破局原理（钙离子锁死三维硅氧网络）： 必须在配方里加入第三样关键稳定剂——石灰石粉或煅烧蚌壳粉（碳酸钙 CaCO3）。 钙离子嵌入硅氧四面体网格后，就形成了极其致密稳定的**「钠钙硅酸盐玻璃（Soda-Lime Glass）」**，不仅耐酸耐水、风吹雨淋几百年不腐，硬度和机械强度也大幅跃升。

3. 第三道死结：为什么古人烧出的琉璃总是浑浊发暗绿？

哪怕你凑齐了石英砂、纯碱和石灰石，烧出来的玻璃往往还是像老式啤酒瓶一样绿得发暗。 这是因为自然界的河沙和石头里，不可避免地混有千分之几的二价铁离子（Fe2+），二价铁对红光和蓝光吸收极强，专门透射绿光。

破局原理（「玻璃工匠的肥皂」——二氧化锰消色术）： 要消掉这抹顽固的铁绿色，只需往一锅玻璃料里撒入千分之二（0.2%）的软锰矿粉（主要成分二氧化锰 MnO2）！

• 化学氧化：二氧化锰在高温下释放氧气，把显深绿色的二价铁（Fe2+）氧化成显极浅黄色的三价铁（Fe3+）；
• 光学互补：与此同时，锰离子本身会让玻璃带上淡淡的紫红色，紫红与浅黄绿正好是一对光学互补色，两者在人眼中相互抵消，原本发绿的玻璃水瞬间变得像水晶一样无色通透！

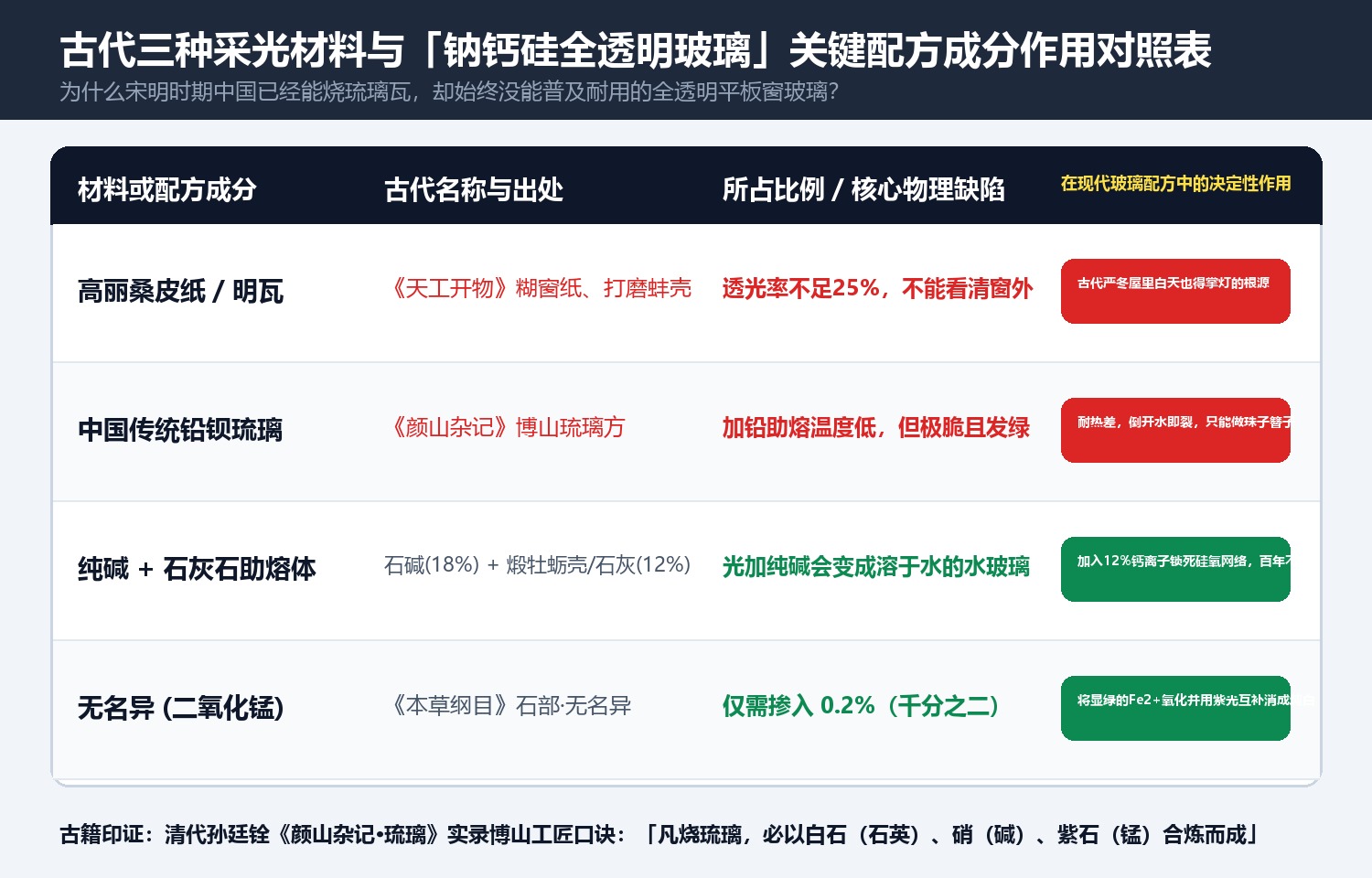

二、 历史古籍与原料考据：在古代去哪买齐这四样矿料？

在古代没有化工试剂店，但这四样原料在《天工开物》《本草纲目》与清代博山琉璃专著《颜山杂记》里都有明确定名，去矿山或中药铺就能按斤采购：

1. 硅源：白石英砂 / 马牙石（占总重 70%）
   • 古籍出处：明代宋应星《天工开物·珠玉》与清代孙廷铨《颜山杂记·琉璃》记载，山东博山烧制琉璃选用的是洁白如齿的**「马牙石」（高纯度脉石英矿石）或河床上游的白石英砂**。
   • 选料诀窍：千万别用发黄的普通泥沙（含铁太高），去溪流上游捡纯白色的鹅卵石（石英石），烧红后泼冷水激碎，再用水碓舂成细粉。
2. 助熔剂：天然石碱 / 纯碱（占总重 18%）
   • 古籍出处：《本草纲目·土部》载有产自北方碱水湖的天然**「石碱（碱面）」**；若在南方，可用海藻灰或我们在第 01 期讲过的草木灰淋洗提纯重结晶制得高纯度钾碱/钠碱。
3. 稳定剂：寒水石 / 煅烧白石粉（占总重 12%）
   • 即白色的纯净石灰石粉，或用海边牡蛎壳煅烧粉碎后的高纯氧化钙/碳酸钙粉。
4. 脱色剂：无名异（仅需掺入总重的 0.15%～0.2%）
   • 古籍出处：这味神奇的脱色矿石在古代每家中药铺都有卖！李时珍在**《本草纲目·石部·无名异》中记载其「生川广深山中，小黑石子也，大者如弹丸」，其实就是天然软锰矿（二氧化锰）**。清代《颜山杂记》也明确记载博山工匠用「紫石」调节琉璃色泽。

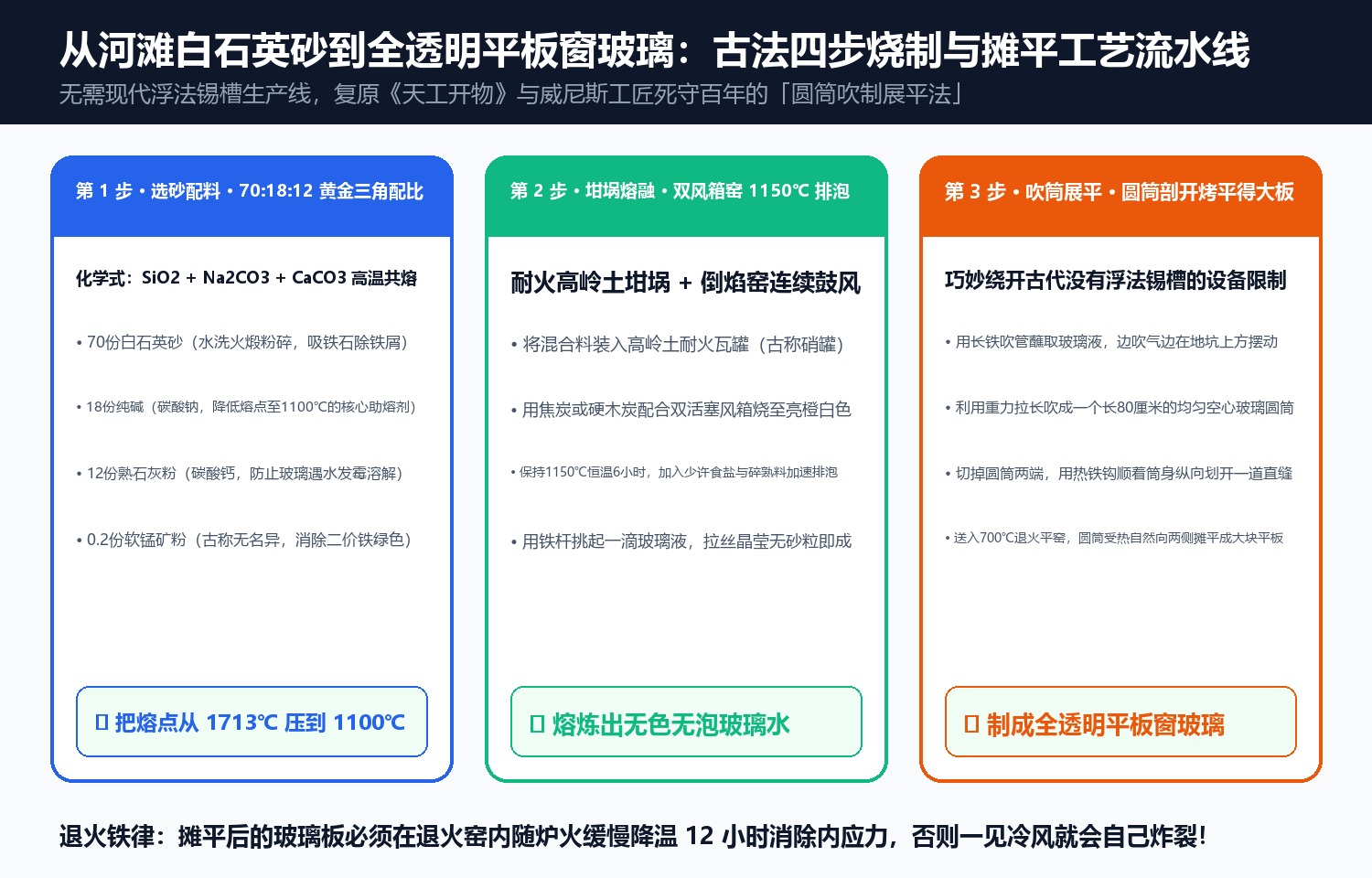

三、 手把手实操工艺：不用现代锡槽，古法 4 步做出大块平板窗玻璃

很多读者会问：现代工厂做平板玻璃靠的是「浮法玻璃工艺」（把玻璃水倒在滚烫的液态金属锡槽上漂浮摊平），在古代没有大型锡槽，怎么把一团软塌塌的玻璃水变成平整光滑的大块窗玻璃？

答案是复原欧洲威尼斯工匠死守了三百年的**「圆筒吹制剖开摊平法（Cylinder Broad Sheet Process）」**！

第一步：石英砂除铁与 70:18:12 黄金配料

1. 把白石英矿石烧红投入冷水中激裂，舂成面粉粗细的石英砂，用清水反复淘洗掉泥土；
2. 拿一块天然吸铁石（慈石）裹上绸布，在干石英砂里反复搅动，吸走里面混杂的黑色铁砂微粒；
3. 按重量严格称取：70 斤纯净白石英砂 + 18 斤精制纯碱 + 12 斤白石灰粉 + 2 两（约 0.2%）研成极细粉末的无名异（软锰矿），外加 10 斤上一次烧剩的碎玻璃熟料（降低初始熔化能耗），搅拌均匀。

第二步：高岭土坩埚与双风箱 1150℃ 熔融澄清

1. 普通铁锅在 1100℃ 下自己都会变软氧化，必须用烧瓷器用的**高岭土耐火泥坩埚（古称「硝罐」）**盛装玻璃配合料；
2. 将坩埚放入倒焰窑中，用优质木炭或焦炭配合双活塞风箱连续鼓风助燃；
3. 当窑内火色从暗红变成耀眼的**亮橙白色（约 1150℃～1200℃）**时，锅内的沙石已完全化为翻滚的糖浆状玻璃液；
4. 排泡澄清：此时玻璃水里还有成千上万个二氧化碳小气泡。保持高温静置恒温 5 到 6 个小时，让气泡自然上浮破裂；用铁钎挑起一滴玻璃液拉丝，若丝线光滑通透、毫无气泡与砂粒，说明玻璃水已完全熟化。

第三步：吹筒与纵向剖开（变圆筒为平板的神技）

1. 准备一根长 1.5 米的空心熟铁吹管，前端蘸取一团重约 5 斤的浓稠玻璃液；
2. 工匠站在一个深约 1.5 米的地坑边缘，一边往铁管里均匀吹气，一边把铁管竖直向下像钟摆一样来回甩动；
3. 在吹气膨胀与重力的双重拉伸下，玻璃泡会拉长变成一个直径约 25 厘米、长约 80 厘米、壁厚均匀（约 3 毫米）的空心玻璃圆筒；
4. 待圆筒稍微冷却定型后，用烧红的铁圈配合冷水点触，齐整地切掉圆筒的头尾两端，得到一个两头通透的玻璃管；再用热铁刀顺着圆筒侧面纵向笔直划开一道长缝。

第四步：700℃ 平窑摊平与慢冷退火

1. 将纵向剖开一道缝的玻璃圆筒，平放在一块撒了细滑石粉、打磨得极平整的耐火石板上，送入温度约 700℃ 的展平窑中；
2. 玻璃圆筒受热再次软化，工匠用一把平整的梨木推板顺着裂缝轻轻向两侧展开熨平——原本卷曲的圆筒瞬间舒展成一张 80厘米 × 75厘米 的大号平整玻璃板！
3. 成败在此一举的「慢冷退火」：千万不能把刚摊平的玻璃板直接拿到冷空气里（内外温差产生的内应力会让玻璃当场碎成渣）。必须把展平窑的炭火封死，让玻璃板跟着窑体在 12 个小时内极其缓慢地自然降温到室温。

四、 降维打击：一扇亮窗如何改写古代生活与科学？

当你在第二天清晨打开窑门，搬出那块透光率高达 90%、站在五步之外几乎感觉不到它存在的全透明大玻璃板时，你在古代就拥有了三座金山：

1. 王公宅邸的「阳光房改造」：给京城达官显贵的书房、花厅换上全透明防风玻璃窗，冬日里屋子暖如春室且亮如白昼，一块窗玻璃就能换回百两纹银；
2. 反光银镜与琉璃宝器：在平整的玻璃板背面镀上锡汞层或银层，就是连皇后娘娘都没见过的全身高清穿衣镜；
3. 开启近代光学与科学大门：有了无色高纯光学玻璃，下一步你就能磨出老花镜、近视镜、航海望远镜与观察微生物的显微镜。

一把河滩白沙、几把石碱、两钱中药铺里的无名异，在现代材料科学的指引下，瞬间点亮了古代昏暗千年的屋檐。
